อุปกรณ์ควมคุมฮีตเตอร์ (Heater SCR power regulator)

อุปกรณ์ควบคุมฮีตเตอร์ แบบเร่งหรี่เอาต์พุตได้ Product Features

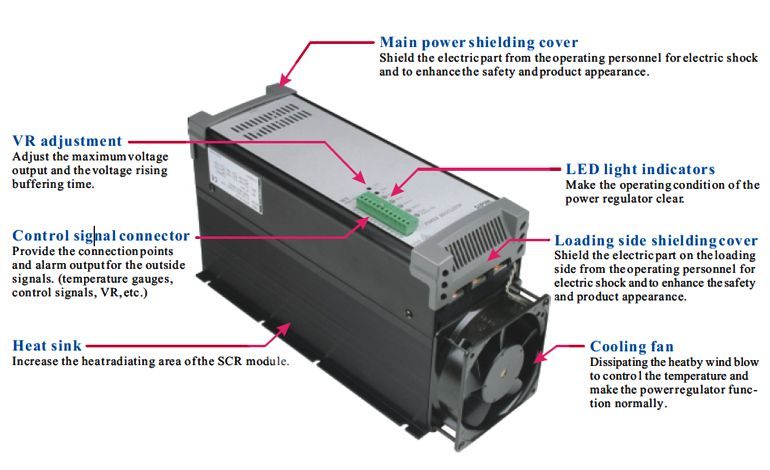

     SCR Power Controller, SCR Power Regulator มีหน้าที่ในการควบคุมการจ่ายกระแสไฟฟ้า พร้อมรูปลักษณ์ใหม่ที่สวยงาม เพิ่มความปลอดภัยด้วยกรอบป้องกันจุดต่อสาย terminal ที่ต่อสายไฟได้ง่าย เหมาะสำหรับโรงงานอุตสาหกรรมทั่วๆไป โดยส่วยใหญ่มักนำไปใช้ในการควบคุมการจ่ายกระแสไฟฟ้าสำหรับงานโหลด Heater ที่มีกระแสสูงๆ นอกจากนั้นยังนำไปใช้ในงานด้านการควบคุม เตาหลอมที่ใช้ความร้อนสูงๆ, เทอร์โมสตัท, เทมเพอร์เรเจอร์คอนโทรลเลอร์, มอเตอร์ เป็นต้น

ข้อมูลทางเทคนิค (Technical Data):อุปกรณ์ควมคุมฮีตเตอร์ (heater scr power regulator)

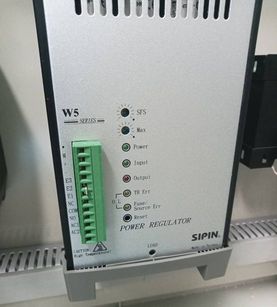

• ปรับค่าสูงสุด (Max) และไบอัส (Bias) ได้อย่างอิสระ
• ทุกรุ่นมีแหล่งจ่ายไฟ ( AC1,AC2) ที่ถูกควบคุมอย่างอิสระ ฝาครอบเครื่องแบบเปิดพับ ทำให้เปลี่ยนฟิวส์ได้ง่าย
• ปรับ เวลาจ่ายเอาพุทให้ถึงเอาพุทที่ตั้งไว้ Buffering output adjustment ( SFS VR ) ได้ตั้งแต่ 1-22 วินาที (เฉพาะรุ่นที่เป็น phase angle control เท่านั้น)
• ฝาครอบมีการชีลด์ทั้งด้านบนและด้านล่าง ถูกออกแบบมาเพื่อความปลอดภัยและมีความทันสมัย รวมทั้งทำให้ต่อสายได้ง่าย
• ใช้สัญญาณควบคุมได้หลากหลาย 4-20mA, 1-5Vdc, 2-10Vdc, 0-20mA, 0-5Vdc, 0-10Vdc, dry contact
• กรณีที่เครื่องเกิดความร้อน ฟิวส์ขาด จะไม่มีการจ่ายเอาพุทออกไป เมื่อมีการจ่ายไฟอีกครั้ง ระบบจะหน่วงเวลาในการจ่ายไฟเอาพุท เพื่อป้องกันฟิวส์ขาด

Operation environment

• Ambient temperature : -10 ~ 45 C , Relative humidity : MAX 90 %

Installation

• The SCR unit will produce heat itself during operation , plase correct upward according to the instruction
• The panel must be upward ventilated for hot air , We recommend mounting ventilating fan in control panel
• Donot install unit in the space with high temperature and poor ventilating
• Donot operate the unit exceed 70 % of rate output in case of above mentioned poor ambient condition

Load Test

• The SCR unit will not well function in case of less output load (0.6 amp)

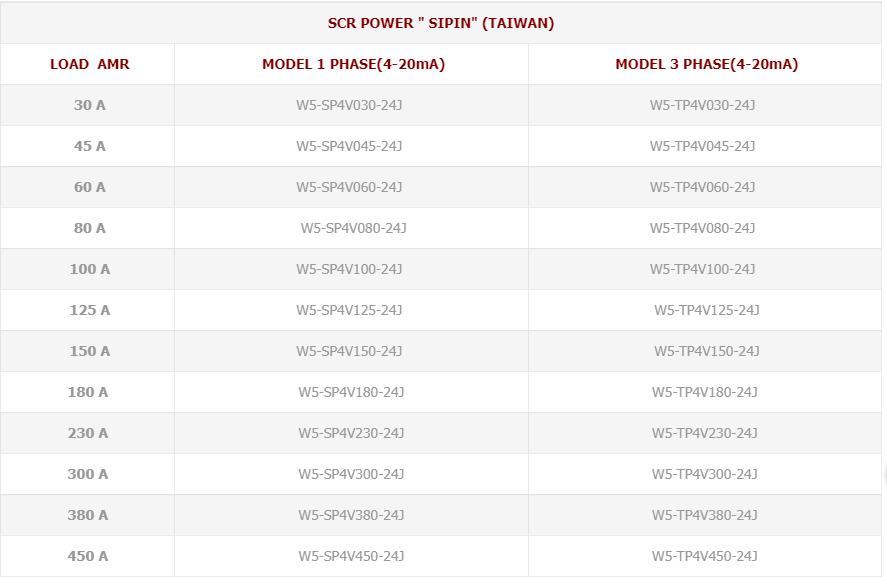

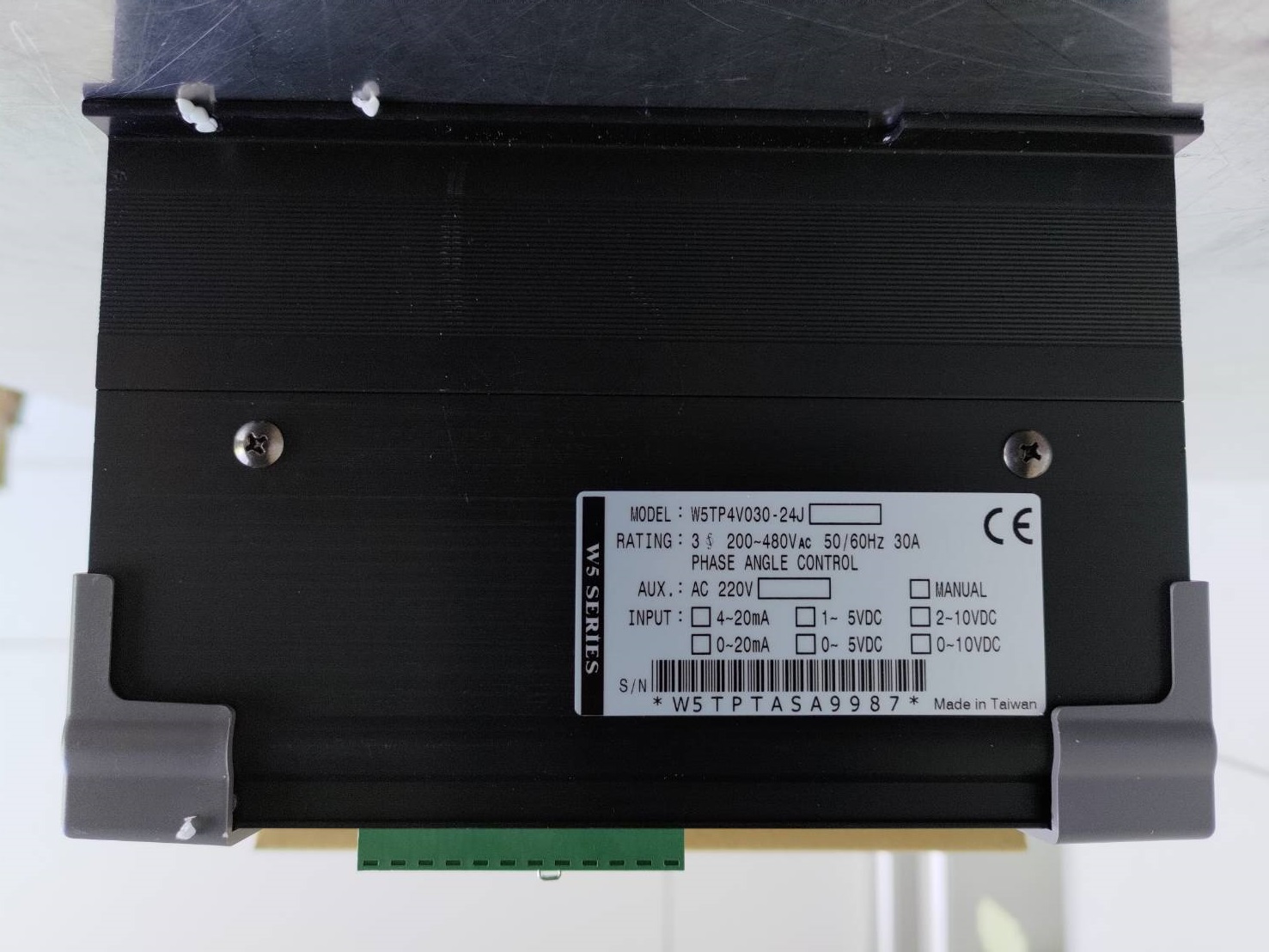

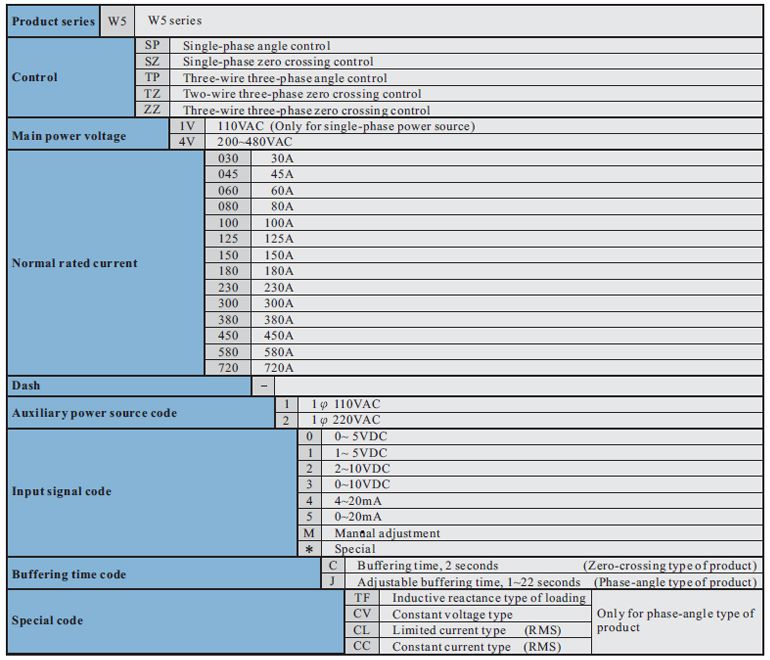

SCR Power Regulator Phase Control : W5 Series
